型號： LDR-AV101IP
工業級單門雙向門禁控制器，為主流的門禁主控設備。采用先進的ARM平臺設計方案，該設備核心芯片和主CPU采用純進口器件；防沖突、抗干擾設計原理，采用高標準貼片元器件生產制作，適合各種復雜環境，系統穩定性、安全性、可靠性更高；系統功能強大，幾乎含蓋市場上門禁需求的所有功能，廣泛應用于監獄、看守所、銀行金庫、儲蓄所、軍隊、公安、政府機關、智能建筑大廈、辦公寫字樓、高檔小區、別墅、大專院校、企事業單位、工礦企業等場所。
系統功能簡述：
◆ 本系統為真正網絡版門禁系統，整個系統只要一個服務器，只需安裝一個數據庫便可，管理端無須安裝。
◆ 本系統可有效解決人員輪班，三班倒、運轉型、復雜型控制的實際需求，可實現按星期、按任意天數時段規律排列的控制模式， 非常符合單位或機構對進出門復雜規律的控制要求 。
◆ 真正100M通訊速率，系統通訊速率快，采用高速的TCP/IP協議（局域網）接口，可跨網關運行，支持VPN、廣域網，具有通訊速率快、抗干擾性強、穩定性強等特點。
◆ 通訊接口：具有RS485、TCP/IP、無線4G、無線Wifi等接口(依據型號選型，特殊需求可定制)。
◆ 支持脫機和聯機兩種使用功能，集成度高，控制板直接集成了擴展輸入和輸出，無需外接擴展板，客戶投資一步到位，更高程度滿足了用戶對產品使用安全性和擴展性需求。
◆ 操作簡單易上手，調試安裝便捷，具有安裝調試模式，方便不同用戶群體安裝使用。
◆ 與國際標準wiegand格式的各種類型的讀卡器配套使用，可滿足不同客戶的實際需求。
◆ 門禁控制器允許接入wiegand格式讀頭1~4個，根據產品型號不同可接不同類別的讀卡器或外出按鈕 。
◆ 整體系統規劃的擴展性和外延性強，非常適合客戶在不同階段對系統擴展的需求。
◆ 支持識別讀頭類型：EM卡 、Mifare1卡、CPU卡、HID卡、兼容Wiegand26/34的指紋、手機、二代身份 證、面部識別讀卡器等市面主流的識別讀頭。
◆ 該門禁控制系統同時完全兼容我公司生產的聯網型門禁一體機控制系統，可在同一網絡平臺下使用同一個數據庫進行混合使用；滿足用戶對同一現場不同應用規劃的實際要求。
◆ 自主知識產權，可提供開放式的二次開發通訊協議，大大方便了系統集成的需求。
◆ 可與我公司其他系統形成一卡通，真正實現“一卡、一庫、一網”的智能化管理系統。
安全性特征：
◆ 外觀結構設計時按工業級科學化設計規劃，整體系統設計的抗干擾性強，有效杜絕了系統在運行過程中的干擾隱患；
◆ 系統所有接口均采用TVS瞬態電壓抑制器，能有效保護接口電路，抑制雷電、靜電、以及各種意外原因在線路上所產生的浪涌電壓和瞬態過壓；
◆ 繼電器所有觸點均有觸點保護器，確保繼電器在長時間頻繁動作下不會損壞觸點；
◆ 提供數據庫的數據備份，以防數據庫被損壞后能盡可能減小數據損失；
◆ 權限操作控制：本系統針對操作用戶具有嚴格的權限操作控制，不同的操作用戶操作等級和范圍各不相同，
◆ 可以限制到界面的某個細小功能，大大提高了系統操作的安全性。
主要技術參數：
系統架構示意圖：

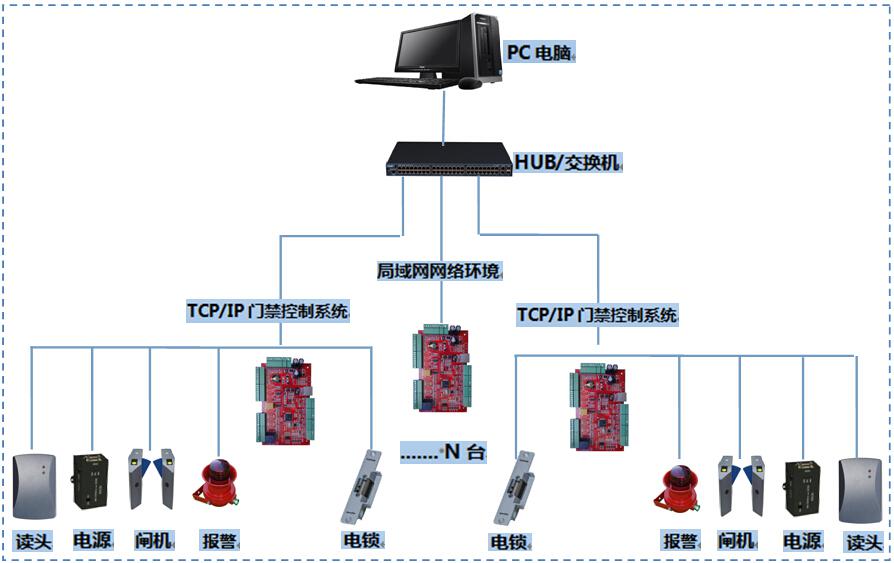

◆TCP/IP局域網系統圖
適用于單位控制場所比較集中，要求統一管理，對性能要求較高，還具有通安裝更簡單、訊速度快、系統抗干擾性強、聯網數量不限等優點，屬于當前普及性的主流型應用架構，特別適合內部具有原有局域網絡，無須重復布線的中大性用戶選用，只要內部具有局域網網絡，通過一定的權限設置，任意一臺電腦都可以實現對控制器進行管理，實現單位內部統一的局域網管理。

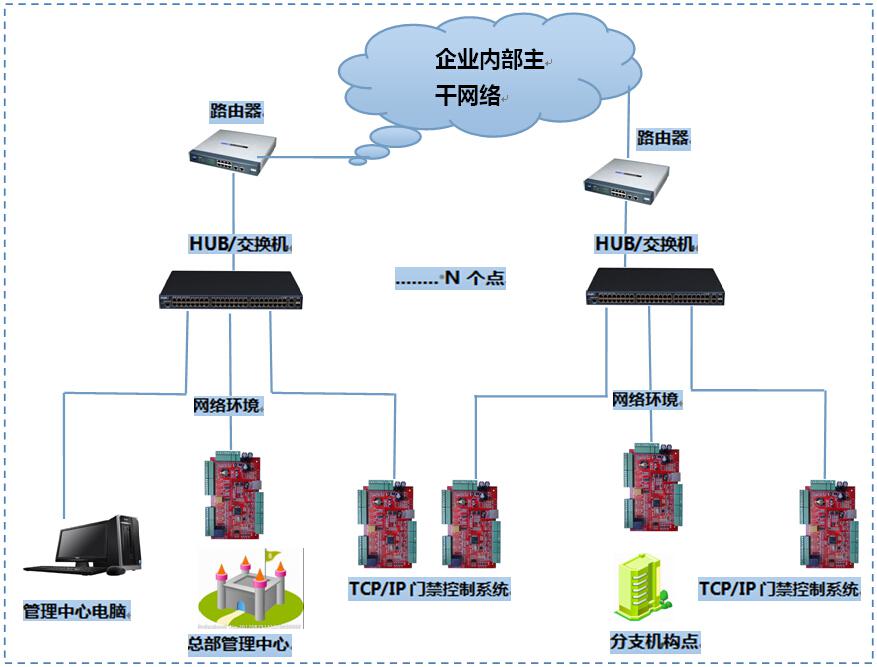

◆ Intranet企業內部網系統圖
本系統可通過充分利用企業內部網絡資源，實現企業內部網跨地域的集中式的統一管理系統管理，適用于單位地點分散在各個地區，但是單位內部擁有自己的企業網絡 ，如 網絡帶寬超過幾十兆，可以實現總部對分部的管理，也可依據設定的管理權限實現分部的自行管理。并能夠實現門禁數據的共享。例如：在某一地域內中的大型連鎖企業對各個下屬分支機構通過內部網組建的門禁系統的統一化管理。

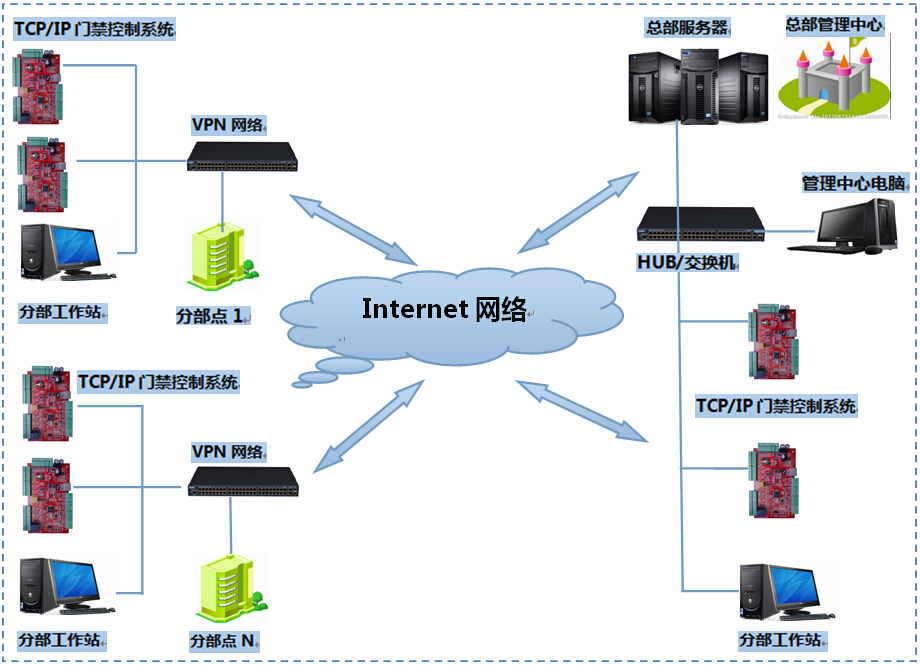

◆ Internet互聯網系統圖
適用于分支機構分布在各地，總部可通過互聯網對各地的分支機構的門禁進行集中式的統一管理，通過一定的權限設置，有權限的人員到任何一個公司所屬地方都可實現對門禁控制；由總公司集中統一管理，特別適用于例如：電信等行業的無人值守基站的管理。

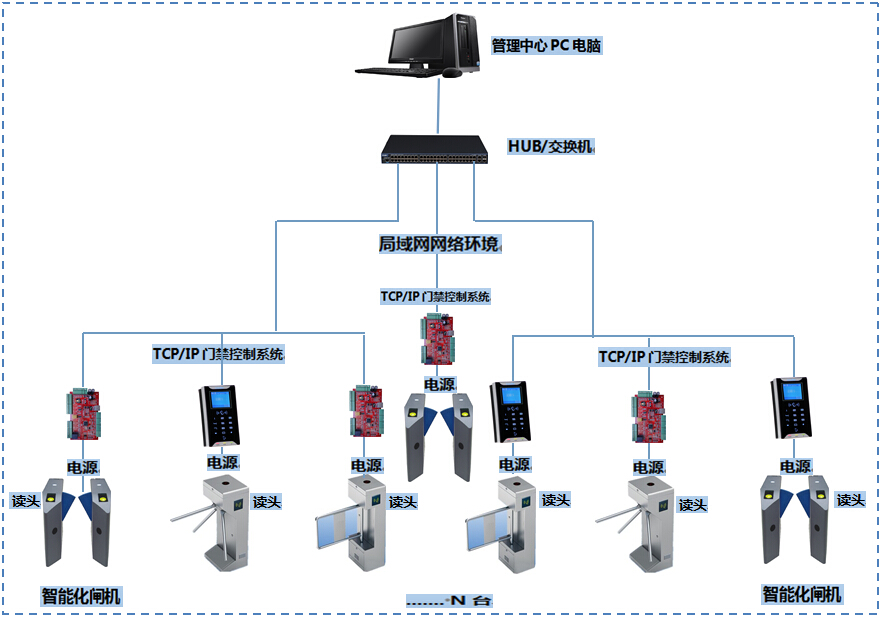

◆ 門禁系統與閘機聯動控制系統方案圖
門禁讀卡器通過數據線與門禁主控制器相連并輸出Wiegand信號，門禁主控制器再與閘機通過數據線連接，刷卡者在門禁讀卡器刷卡后，主控制器判斷是否為有效卡，如為有效卡，門禁主控制器輸出開關信號，接收到有效信號后閘機直接驅動放行（閘機具有輸出開關信號功能），否則報警。
◆ 安防視頻聯動架構解決方案圖（門禁/考勤+DVR(視屏）+通道閘機+LED顯示屏聯動控制））（適用于工地管理）
門禁讀卡器、電鎖、閘機、報警等設備與局域網門禁控制器相相連接；局域網門禁控制通過企業網/校園網/專用網通道的交換機/HUB與電腦/工作站相連；監控視頻探頭通過視頻線與硬盤錄像機(DVR)直接連接，硬盤錄像機(DVR)通過交換機/HUB與電腦/工作站相連接，同時LED顯示屏直接通過交換機/HUB與電腦/工作站相連 ； 當人員在門禁讀頭刷卡后，刷卡信息直接通過門禁控制器傳輸至電腦，電腦直接發送指令至DVR驅動探頭拍照，將該拍照圖片信息再直接通過網絡傳輸至電腦保存，圖片以文件的形式存儲在電腦硬盤，通過硬盤錄像機聯動拍照功能可以實現遠程監視人員的刷卡和記錄刷卡時的圖片，可將原始人員照片與當時刷卡照片同時顯示，便于管理人員進行圖片對比和問題分析，同時便于日后問題的追溯和日常監管工作。（拍照保存完全區別于其他產品的截圖保存，抓拍保存信息更加完整，完全提升門禁的安全級別，可有效杜絕代打卡現象）。
|
